液壓脹圓系統簡介

該設備是我公司為沈陽新松機器人自動化股份有限公司設計制造并安裝調試的大型液壓脹圓設備。設備長14米，寬3米，高6米。脹圓圓筒尺寸5米---8米，脹圓后精度在±1mm之內。它是將不規整的大型圓筒校正后焊接加強圈，用以實現機器人自動焊接。根據用戶提供的需要校正的筒體圖紙分析結構、用力及各點變形的極限受力制定出受力方案，液壓采用比例控制42條油缸同步動作完成校形，為焊接做準備。

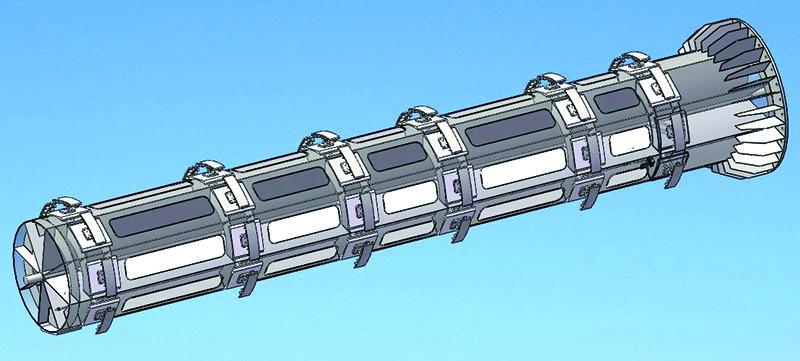

根據ANSYS軟件提供的仿真方案設計的芯軸結構圖

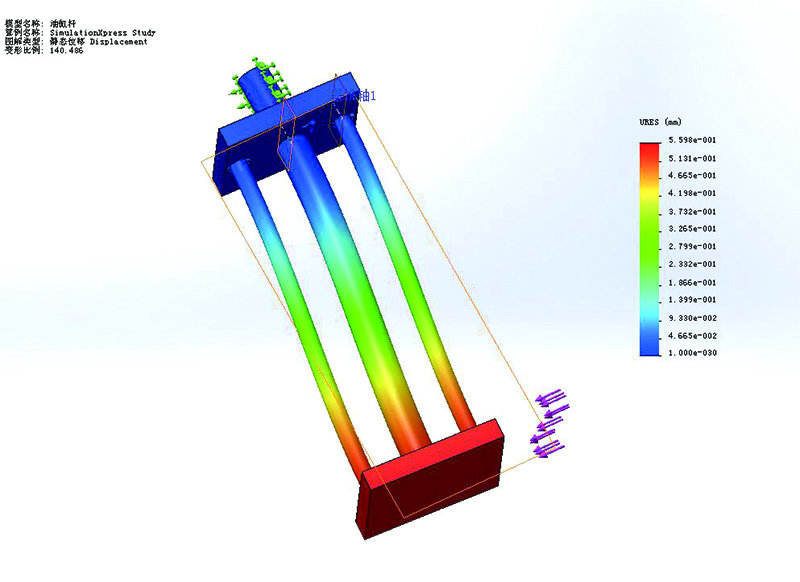

?油缸位移形變分析計算

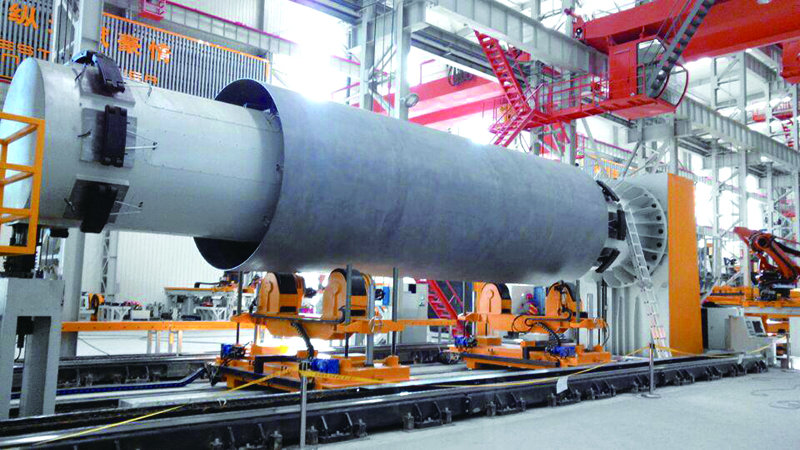

設備的安裝及加工現場

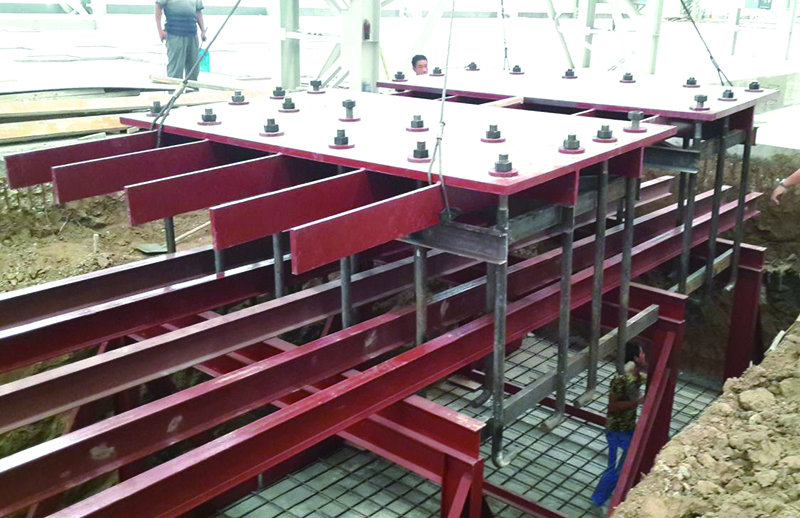

設備的現場安裝地基

設備的用戶使用現場
